桿端關節軸承

桿端關節軸承-NOS系列

NOS系列外螺紋桿端關節軸承，其與NHS系列相同特點為透過合成樹脂達到無給油自潤滑。型號BearingNo.尺寸基本額定負荷Boundary dimension

品牌：滚道形状：

在線諮詢

+86-512-57896655/ +886-2-8992-7722

產品詳情

NOS系列外螺紋桿端關節軸承，其與NHS系列相同特點為透過合成樹脂達到無給油自潤滑。

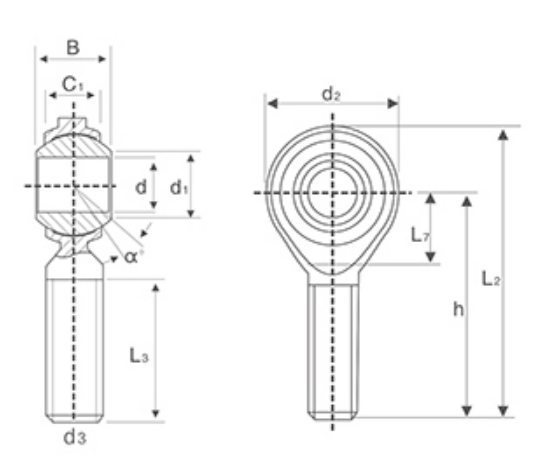

型號 Bearing No.	尺寸									基本額定負荷
	Boundary dimensions									Basic load ratings
	d	d3	B	C1	h	h2	d2	L3 min	α	動負荷	靜負荷
	mm									dyn.c(KN)	stat.c(KN)
NOS 3	3	M3x0.5	6	4.9	27	33	12	15	11	1.7	2
NOS 4	4	M4x0.7	7	5.25	30	37	14	17	12	2.5	2.9
NOS 5	5	M5x0.8	8	6	33	42.5	18	20	13	5.7	6
NOS 6	6	M6x1.0	9	6.7	36	46.5	20	22	13	7.2	7.65
NOS 8	8	M8x1.25	12	9	42	54.5	24	25	14	11.6	12.9
NOS 10	10	M10x1.5	14	11	48	62.5	28	29	13	14.5	18
NOS 12	12	M12x1.75	16	12	54	70.5	32	33	13	17	24
NOS 14	14	M14x2.0	19	14	60	78.5	36	36	16	24	31
NOS 16	16	M16x2.0	21	15	66	87.5	42	40	15	28.5	39
NOS 18	18	M18x1.5	23	17	72	95.5	44	44	15	42.5	47.5
NOS 20	20	M20x1.5	25	18	78	103.5	50	47	14	42.5	57
NOS 22	22	M22x1.5	28	20	84	111.5	54	50	15	57	68
NOS 25	25	M24x2.0	31	22	94	124.5	60	57	15	68	85
