桿端關節軸承

桿端關節軸承-PHS系列

桿端關節軸承（Rod End Bearings），也稱為球形關節軸承或球頭關節軸承，用於連接機械組件，允許它們在不同方向上進行運動，例如擺動、旋轉或傾斜。這種軸

品牌：滚道形状：

在線諮詢

+86-512-57896655/ +886-2-8992-7722

產品詳情

桿端關節軸承（Rod End Bearings），也稱為球形關節軸承或球頭關節軸承，用於連接機械組件，允許它們在不同方向上進行運動，例如擺動、旋轉或傾斜。這種軸承在機械設備中起到關鍵作用，特別是當需要在多個方向上進行運動或承受復雜的載荷時。

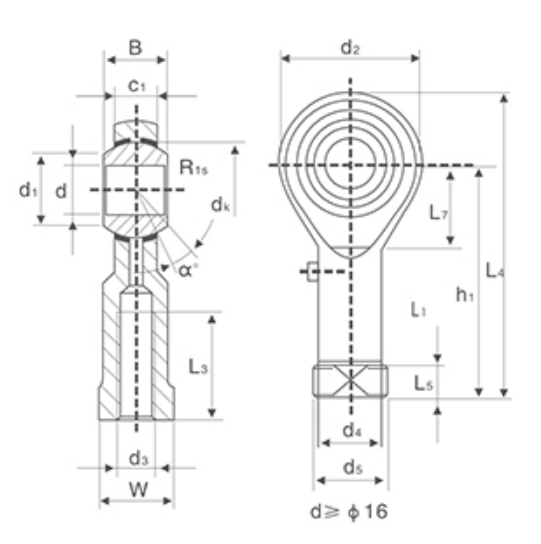

型號 Bearing No.	外形尺寸																基本額定負荷
	Boundary dimensions																Basic load ratings
	d	d3	B	C1	W	L3 min	d2	L4	h1	L5	d4	d5	dk	d1	R1Smin	a≈	動負荷	靜負荷
	mm																dyn.c(KN)	stat.c(KN)
PHS5	5	M5*0.8	8	6	9	10	16	35	27	4	8.5	11	11.11	7.7	0.3	13	3.25	5.7
PHS6	6	M6*1	9	6.75	11	12	18	39	30	5	10	13	12.7	8.96	0.3	13	4.3	7.2
PHS8	8	M8*1.25	12	9	14	16	22	47	36	5	12.5	16	15.875	10.4	0.3	14	7.2	11.6
PHS10	10	M10*1.5	14	10.5	17	20	26	56	43	6.5	15	19	19.05	12.9	0.3	13	10	14.5
PHS10-1	10	M10*1.25	14	10.5	17	20	26	56	43	6.5	15	19	19.05	12.9	0.3	13	10	14.5
PHS12	12	M12*1.75	16	12	19	22	30	65	50	6.5	17.5	22	22.225	15.4	0.3	13	13.4	17
PHS12-1	12	M12*1.25	16	12	19	22	30	65	50	6.5	17.5	22	22.225	15.4	0.3	13	13	17
PHS14	14	M14*2	19	13.5	22	25	34	74	57	8	20	25	25.4	16.9	0.3	16	17	24
PHS14-1	14	M14*1.5	19	13.5	22	25	34	74	57	8	20	25	25.4	16.9	0.3	16	17	24
PHS16	16	M16*2	21	15	24	28	40	84	64	8	22	27	28.575	19.4	0.3	15	21.6	28.5
PHS16-1	16	M16*1.5	21	15	24	28	40	84	64	8	22	27	28.575	19.4	0.3	15	21.6	28.5
PHS18	18	M18*1.5	23	16.5	27	32	44	93	71	10	25	31	31.75	21.9	0.3	15	26	42.5
PHS20	20	M20*1.5	25	18	30	33	50	102	77	10	27.5	34	34.925	24.4	0.3	14	31.5	42.5
PHS22	22	M22*1.5	28	20	32	37	54	111	84	12	30	38	38.1	25.8	0.3	15	38	57
PHS25	25	M24*2	31	22	36	42	60	124	94	12	33.5	42	42.85	29.6	0.3	15	47.5	68
PHS28	28	M27*2	35	24	41	48	66	136	103	14	37	46	47.6	32.3	0.3	15	58	75
PHS30	30	M30*2	37	25	41	51	70	145	110	15	40	50	50.8	34.8	0.3	17	64	88
PHS30-1	30	M27*2	37	25	41	51	70	145	110	15	40	50	50.8	34.8	0.3	17	64	88
