桿端關節軸承

桿端關節軸承-SI...T/K系列

SI...T/K系列內螺紋桿端關節軸承型號BearingNo.外形尺寸基本額定負荷Boundary dimensionsBasic load ratingsdd

品牌：滚道形状：

在線諮詢

+86-512-57896655/ +886-2-8992-7722

產品詳情

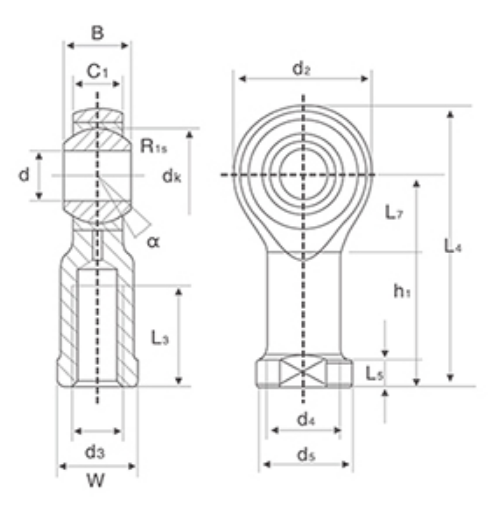

SI...T/K系列內螺紋桿端關節軸承

型號 Bearing No.	外形尺寸															基本額定負荷
	Boundary dimensions															Basic load ratings
	d	d3	B	C1	W	h1	d2	L4	L5	d4	d5	dk	L3 min	a≈	R1Smin	動負荷	靜負荷
	mm															dyn.c(KN)	stat.c(KN)
SI5T/K	5	M5*0.8	8	6	9	27	18	36	4	8.5	11	11.11	10	13	0.3	5.7	6
SI6T/K	6	M6*1	9	6.75	11	30	20	40	5	10	13	12.7	12	13	0.3	7.2	7.65
SI8T/K	8	M8*1.25	12	9	14	36	24	48	5	12.5	16	15.875	16	14	0.3	11.6	12.9
SI10T/K	10	M10*1.5	14	10.5	17	43	28	57	6.5	15	19	19.05	20	13	0.3	14.5	18
SI10T/K-1	10	M10*1.25	14	10.5	17	43	28	57	6.5	15	19	19.05	20	13	0.3	14.5	18
SI12T/K	12	M12*1.75	16	12	19	50	32	66	6.5	17.5	22	22.225	22	13	0.3	17	24
SI12T/K-1	12	M12*1.25	16	12	19	50	32	66	6.5	17.5	22	22.225	22	13	0.3	17	24
SI14T/K	14	M14*2	19	13.5	22	57	36	75	8	20	25	25.4	25	16	0.3	24	31
SI14T/K-1	14	M14*1.5	19	13.5	22	57	36	75	8	20	25	25.4	25	16	0.3	24	31
SI16T/K	16	M16*2	21	15	24	64	42	85	8	22	27	28.575	28	15	0.3	28.5	39
SI16T/K-1	16	M16*1.5	21	15	24	64	42	85	8	22	27	28.575	28	15	0.3	28.5	39
SI18T/K	18	M18*1.5	23	16.5	27	71	44	93	10	25	31	31.75	32	15	0.3	42.5	47.5
SI20T/K	20	M20*1.5	25	18	30	77	50	102	10	27.5	34	34.925	33	14	0.3	42.5	57
SI22T/K	22	M22*1.5	28	20	32	84	54	111	12	30	37	38.1	37	15	0.3	57	68
SI25T/K	25	M24*2	31	22	36	94	60	124	12	33.5	42	42.85	42	15	0.3	68	85
SI28T/K	28	M27*2	35	24	41	103	66	136	14	37	46	47.6	51	15	0.3	86	107
SI30T/K	30	M30*2	37	25	41	110	70	145	15	40	50	50.8	51	17	0.3	88	114
SI30T/K-1	30	M27*2	37	25	41	110	70	145	15	40	50	50.8	51	17	0.3	88	114
SI35T/K	35	M36*2	43	28	50	125	81	165.5	17	46	58	57.1	56	16	0.3	101	206
SI40T/K	40	M42*2	49	33	55	142	91	187.5	19	53	65	66.6	60	17	0.3	124	280
SI50T/K	50	M48*2	60	45	65	160	117	218.5	23	65	75	82.5	65	12	0.3	308	485
